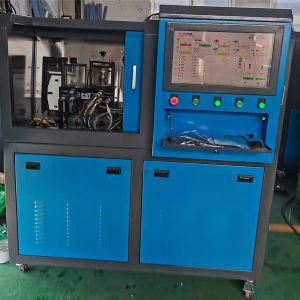

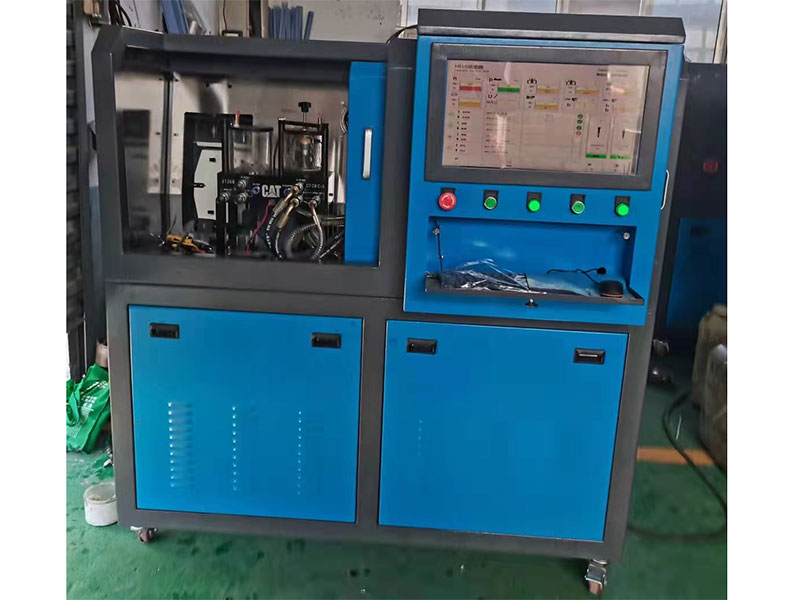

中壓共軌試驗臺
產品介紹:
本設備主機傳動采用變頻無級調速;集噴變頻調速油泵試驗臺的完善技術和新型電噴單體泵 中壓共軌(HEUI)泵噴嘴測試與高壓共軌油泵噴油器檢測的結合,實現電控油泵油嘴的檢測。通過設備控制系統控工作 用戶可以設定控制參數,該系統試驗臺模擬ECU輸出燃油噴射控制信號,驅動共軌高壓共軌油泵和高壓共軌噴油器及電控單體泵 中壓共軌(EUI HEUI)協同工作,以達到檢測高壓共軌油泵和共軌噴油器及單體泵 中壓共軌油泵油嘴的測試目的。
可測試BOSCH CP1,CP1-H,CPI-K,CP2,CP3,DELPHI,HPO,HP3 BOSCH、SIEMENS、DELPHI、DENSO等高壓共軌噴油泵及EUI EUP等系列電控單體泵HEUI中壓共軌電控泵。 共軌系統可測試BOSCH,(博世),DELPHI,(德?tīng)柛?,SIEMENS(西門子),DENSO(電裝)及壓電晶體歐IV標準高壓共軌噴油器。
特點:
01、19"液晶顯示器,工控機主板,全部計算機控制(可加裝觸摸屏)
02、多段電壓輸出自動控制,滿足不同共軌噴油器的驅動要求
03、LCD液晶顯示高壓共軌噴油器噴射頻率,驅動脈寬自動控制
04、自動控制待試噴油泵的流量調節閥,控制待試噴油泵的流量
05、自動實現油軌壓力、精度高達到±1MPa
06、開環或閉環控制方式手動可選
07、量油系統采用高標準流量傳感器測量并由屏幕顯示,可以查詢、存儲、修改所需測試高壓共軌油泵噴油器數據
08. 設備帶有DRV閥,檢測高壓共軌油泵的流量和壓力 共軌油泵供油部分帶有一臺供油泵 保證共軌油泵供油量更加穩定。
09. 該試驗臺帶有空調強制制冷功能,檢測噴油器油量更準確,設備功率為15KW。
10 設備外形防護觀測門為:推拉門 美觀大方 易于操作。
11 設備帶有濾芯堵塞壓力表。
12 檢測電控單體泵 HEUI中壓共軌泵噴嘴的噴油量 開啟角度 伺服電流等參數。
功能:
01、測量高壓共軌噴油器的油量
02、測量高壓共軌噴油器的啟動油量
03、測量高壓共軌噴油器的回油量
04、測試軌道壓力
05、測試共軌噴油器的噴油壓力
06、測試共軌噴油器的噴霧錐角
07、測試共軌噴油器的噴霧均勻性
08、測試共軌油泵及噴油器的密封性
09、測試高壓共軌油泵的供油壓力
10、測試共軌油泵的回油量
11、測試油泵轉速
12、燃油溫度預置
13、檢測共軌泵的內壓
14、檢測共軌泵的比例電磁閥
15、測試EUI電控單體泵的性能
16、檢測HEUI中壓共軌泵噴嘴工作性能
17 、電機15KW,空調強制制冷
泰安市精動實驗設備有限公司,中壓共軌試驗臺
