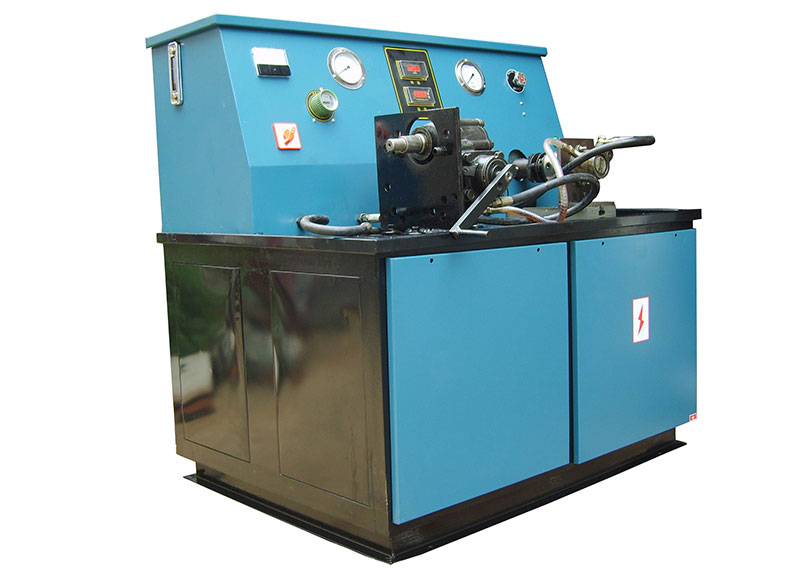

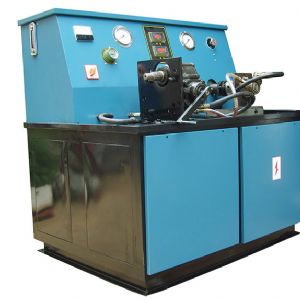

JD-FXJ-I轉矩測試方向機試驗臺
產品介紹:
該方向機試驗臺是根據汽車動力轉向器(俗稱液壓方向機)專用標準《QC/T306-1999汽車動力轉向控制閥總成臺架試驗方法》及《QC/T529-2000汽車動力轉向器總成臺架試驗方法》設計要求等相關標準。并依據動力轉向器和轉向助力泵所出現的故障而設計的,集動力轉向器及轉向助力泵維修、檢測為一體的動力轉向器綜合性能檢測臺。該檢測設備操作簡單、維護方便、檢測精度高。經本檢測臺檢測的動力轉向器和轉向助力泵合格率達到99%。
該方向機試驗臺采用油壓系統,主機變頻調速,轉速任意預置,數字表顯示,試驗油恒溫控制。
主要檢測方向機助力的對稱度,左右扭矩,內漏,轉向,單邊沉重。轉向助力泵的工作壓力,流量,密封性及相關閥的密封性等各種液壓轉向系統故障。采用液壓泵隨時可以調節液壓系統的工作狀況檢測元器件的各種參數。特別適應載重車輛液壓轉向及工作性能的檢測和試驗。該機采用壓力儀表顯示轉矩、工作壓力等各種參數。
調整項目:轉向沉重、沖擊振動、操縱不穩、轉向回跳、轉向噪聲、油液滲漏。
技術參數:
型號 | 功率(Kw) | 電源(V) | 計算機控制 | 轉速(r/mm) | 溫控系統 | 液壓泵(MPa) | 扭矩(N.m) | 轉向圈數 | 轉角(oC) |
FXJ-I | 4 | 380 | X | 0-4000 | √ | 0~15 | 0~4200 | 0~9999.9 | ±45 |
FXJ-II | √ | 0-4000 | |||||||
FXJ-III | X | 0-4000 |
